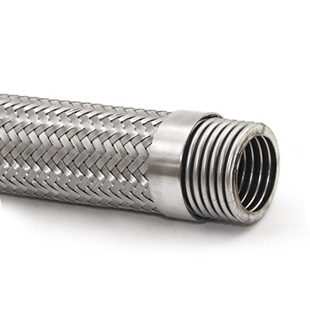

不锈钢环型波纹金属软管 CX
不锈钢环型波纹金属软管 CX
  • 结构特点:不锈钢波纹管(不锈钢金属软管)是现代工业管路中一种高品质的柔性管道。
    特性:相对于螺旋管而言,环型管不仅可以进行位移使用,还可以进行轴向伸缩
    材质:SS304/SS316L
电子邮箱 QQ在线 打印此页 收藏此页
Description/产品详情

结构特点:

不锈钢波纹管(不锈钢金属软管)是现代工业管路中一种高品质的柔性管道。产品主要由波纹管、网套和接头或法兰组成。产品内管是具有环型的薄壁不锈钢波纹状管,波纹管外层的网套,是由不锈钢丝按一定的参数编织而成。软管两端的接头或法兰是与用户管道的接头或法兰相配的。不锈钢波纹管具有耐腐蚀、耐高温、耐低温、重量轻、体积小、柔软性好等特点。应用于航空、石油、化工、冶金、电力、造纸、医药、食品、木材、烟草、交通等行业。可按客户图纸,样品制造。

特性:相对于螺旋管而言,环型管不仅可以进行位移使用,还可以进行轴向伸缩

材质:SS304/SS316L

编码 内径 外径 最小弯曲半径 工作压力
内管 单层钢丝 静态 动态 单层钢丝
inch mm mm mm mm MPA
CX007 1/4" 7.2 12.2 13.5 45 160 10
CX010 3/8" 10 16 17.5 50 180 10
CX014 1/2" 14 20 22 65 120 7.5
CX016 5/8" 16 23 25 80 150 6.4
CX020 3/4" 20 28 30 100 180 5
CX025 1" 25 35 37 120 280 4
CX032 1-1/4" 32 43 45 140 340 3.5
CX040 1-1/2" 40 51 53 180 450 3
CX050 2" 50 62 64 220 550 2.5
CX065 21/2" 65 79 82 280 650 2
CX080 3" 80 97 100 350 800 2
CX100 4" 100 122 125 400 1000 1.6
CX125 5" 125 151 155 500 1200 1.5
CX150 6" 150 180 184 600 1500 1.5
CX175 7" 175 210 215 700 1750 1.2
CX200 8" 200 240 245 800 2000 1.2
CX250 10" 250 298 303 1000 2200 1
CX300 12" 300 360 365 1200 2500 1
CX350 14" 350 410 415 1400 3000 0.8
CX400 16" 400 460 465 1600 3500 0.6
CX446 18" 446 492 519 1250 3100 9
CX496 20" 496 548 579 1250 3100 8.7
