衬氟隔膜阀
衬氟隔膜阀
  • 温度范围:-60℃至+230℃
    工作压力: 16bar(250psi)
    颜色选择:透明色或黑色
    适用流体:可输送极强的化学腐蚀性介质、可耐高温、耐真空、可防静电
    应用领域:用于食品卫生、医药制药、化工化学、生物工程等行业
    符合标准:符合FDA和USP认证
电子邮箱 QQ在线 打印此页 收藏此页
Description/产品详情

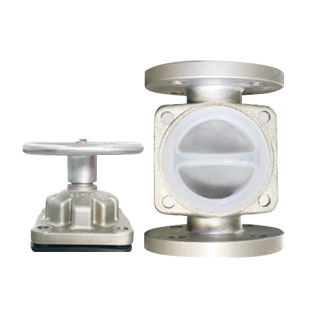

衬氟隔膜阀

一、产品简介

衬氟隔膜阀是一种特殊形式的具有截断功能的阀门。在化工、制酸、制碱、冶炼、稀土、农药等行业生产系统中应用较为广泛。

设计特点:

1.衬氟隔膜阀与其它阀门最大的区别在于:采用无填料函的构造;衬氟隔膜阀隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态,从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。

2.由于隔膜阀的流道平滑,流阻小,故而可获得较大的流量。

3.衬氟隔膜阀的阀体内腔为全氟F46内衬。因此具有优越的耐腐蚀的特点.

4.由於密封件为富有弹性的四氟隔膜,因此还具有较好的密封性和最小的关闭力。

5.本阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。

6.阀门的启闭是依靠旋转手轮而达到的。本阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别,以指示阀门的启闭行程。当顺时针放置手轮时,手轮即下移,阀瓣随之带动隔膜下降使通路截断:反之则阀门即开启,色别随之显露。



二、使用领域和流体

化学工厂

硫酸·硝酸·盐酸·醋酸·碱氯水·磷酸

食品工厂

啤酒·酒·调味料·巧克力

药品工厂

维他命药品·氟化钙

煤气工厂

硫化氢·亚硫酸气体(干·湿)

溶剂工厂

甲醇·苯·二甲苯·乙酸乙酯·甲基乙基酮



三、标准规格

阀门标称直径范围

DN15-DN150

适用法兰规格

JIS 10K ASME 150Lb

最高适用压力

1.0MPa

使用温度范围

20~150

密封试验压力

1.1MPa

强度试验压力

1.5MPa

主要材质

阀体:WCB
衬层:PFA

涂装式样

环氧树脂



四、90°开启时CV

通径(mm

25

40

50

80

100

150

200

300

150LB

17

39

70

180

305

712

1011

2435



五、零部件材料与外型尺寸

1

阀体

WCB+PFA

08

垫片

45

2

隔膜片

PFA

09

阀杆

45

3

橡胶垫

NBR

10

阀盖

45

4

连接块

45

11

手轮

WCB

5

阀瓣

WCB+PFA

12

螺栓

45

6

螺栓

45

13

垫片

45

7

螺母

45









GB/T 9113.1 PN10连接尺寸

DN

L

O

C

G

B

F

Z-Ød

15

125

95

65

46

12

3

4-Ø14

20

135

105

75

56

14

3

4-Ø14

25

145

115

85

65

14

3

4-Ø14

32

160

140

100

76

16

3

4-Ø18

40

180

150

110

84

16

4

4-Ø18

50

210

165

125

99

18

4

4-Ø18

65

250

185

145

118

18

4

4-Ø18

80

300

200

160

132

18

4

8-Ø18

100

350

220

180

156

20

4

8-Ø18

125

400

250

210

184

20

4

8-Ø18

150

460

285

240

211

22

4

8-Ø22

200

570

340

295

266

22

4

8-Ø22

250

680

395

350

319

24

4

12-Ø22

300

790

445

400

370

24

5

12-Ø22



JIS B2212 10K连接尺寸

DN

L

O

C

G

B

F

Z-Ød

15

125

95

70

52

11

3

4-Ø15

20

135

100

75

58

13

3

4-Ø15

25

145

125

90

70

13

3

4-Ø19

32

160

135

100

80

14

3

4-Ø19

40

180

140

105

85

14

3

4-Ø19

50

210

155

120

100

14

3

4-Ø19

65

250

175

140

120

16

3

4-Ø19

80

300

185

150

130

16

3

8-Ø19

100

350

210

175

155

16

3

8-Ø19

125

400

250

210

185

18

4

8-Ø23

150

460

280

240

215

20

4

8-Ø23

200

570

330

290

265

20

4

12-Ø23

250

680

400

355

325

22

4

12-Ø25

300

790

445

400

370

22

5

16-Ø25



ASME 16.5连接 尺寸-150LB

DN

L

O

C

G

B

F

Z-Ød

15

125

90

60.3

35

8

3

4-Ø16

20

135

100

69.9

43

8.9

3

4-Ø16

25

145

110

79.4

50

9.6

3

4-Ø16

32

160

115

88.9

63

11.2

3

4-Ø16

40

180

125

99.4

73

12.7

3

4-Ø16

50

210

150

120.7

92

14.3

3

4-Ø19

65

250

180

139.7

105

15.9

3

4-Ø19

80

300

190

152.4

127

17.5

4

4-Ø19

100

350

230

190.5

157

22.3

4

4-Ø19

125

400

255

215.9

185

22.3

4

8-Ø22.5

150

460

280

241.3

215

23.9

4

8-Ø22.5

200

570

345

298.5

270

27

4

8-Ø22.5

250

680

405

362

324

28.6

4

12-Ø25.5

300

790

485

431.8

381

30.2

5

12-Ø25.5
